ICMP는 어쩌다 무적의 네트워크 진단기 ping 을 만들어냈을까?

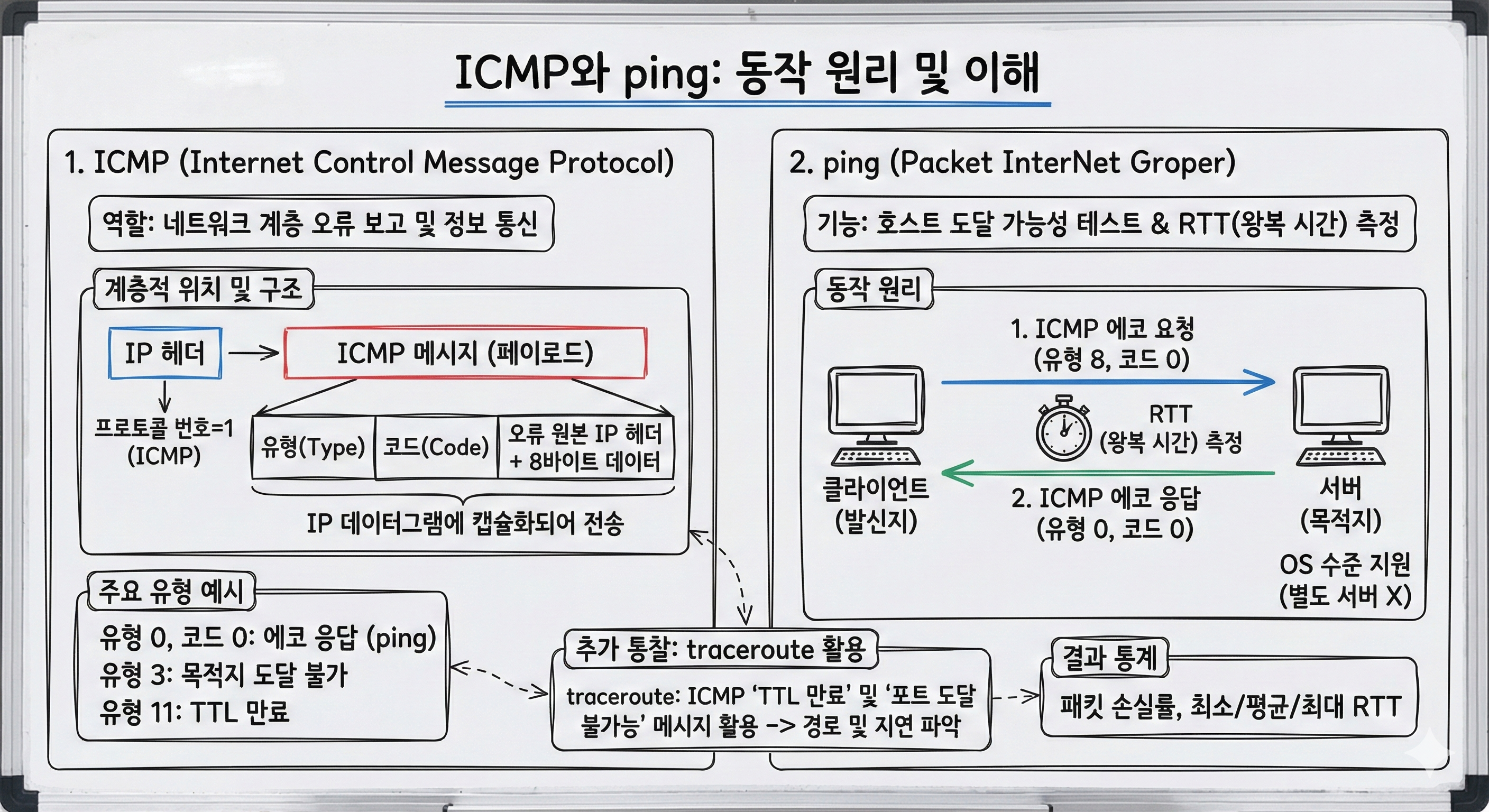

Summary ICMP는 네트워크에서 호스트와 라우터 간의 제어 정보를 주고받기 위한 프로토콜로, 오류 보고 및 네트워크 상태 진단에 필수적이다. ping 유틸리티는 ICMP의 에코 요청 및 응답을 통해 네트워크의 정상 작동 여부를 점검하며, traceroute는 TTL 값을 활용하여 경로상의 라우터 정보를 추적한다. ICMP 메시지는 오류 발생 시 원본 IP 데이터그램의 정보를 포함하여 발신자에게 전달된다.

[주제 1: ICMP의 개념 및 네트워크 계층에서의 동작 원리]

ICMP(Internet Control Message Protocol)는 네트워크상의 호스트와 라우터가 네트워크 계층의 제어 정보를 주고받기 위해 사용하는 프로토콜이다. 기본적으로 IP 데이터그램은 전송의 신뢰성을 완벽히 보장하지 않기 때문에, 데이터 전송 과정에서 발생하는 오류를 보고하거나 네트워크의 상태를 진단해야 할 필요성이 발생한다. ICMP는 이러한 배경에서 정보 전달의 피드백을 담당하는 역할을 수행한다. 기술적인 구조 측면에서 ICMP 메시지는 IP 데이터그램의 페이로드에 캡슐화되어 전송되는데, IP 헤더 내의 프로토콜 번호가 1로 설정되어 있을 경우 수신 측 호스트는 이를 ICMP로 식별하여 처리한다. 이처럼 IP 패킷에 실려 전송되는 특성으로 인해 실질적으로는 IP 프로토콜의 필수적인 구성 요소로 간주된다.

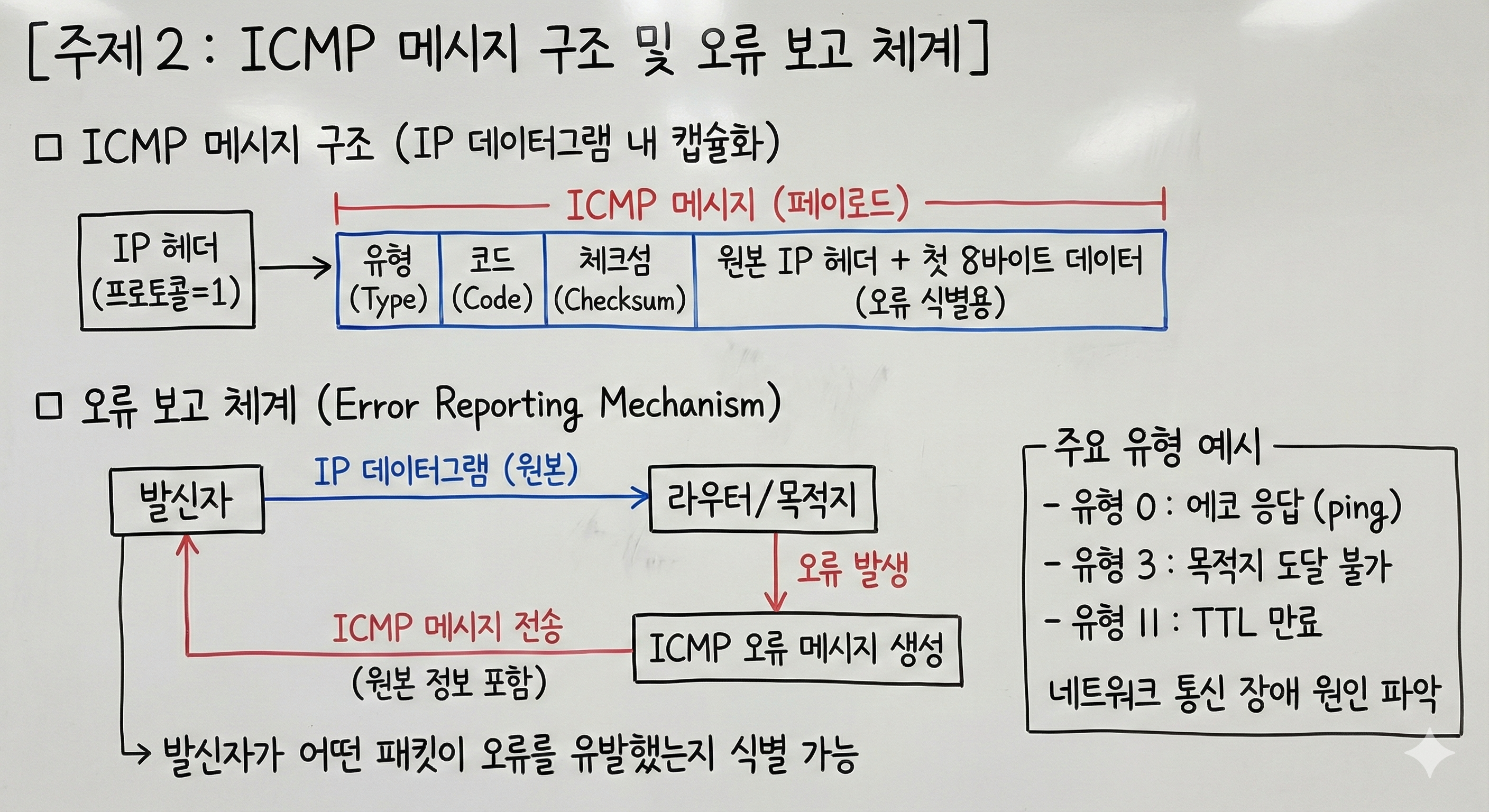

[주제 2: ICMP 메시지 구조 및 오류 보고 체계]

ICMP 메시지는 보고하고자 하는 정보의 성격에 따라 유형(Type)과 코드(Code) 필드로 구분되어 정의된다. 오류 보고 시에는 단순히 오류 발생 사실만을 알리는 것이 아니라, 문제를 유발한 원본 IP 데이터그램의 헤더와 데이터의 첫 8바이트를 ICMP 메시지에 포함하여 발신자에게 전달한다. 이는 발신 호스트가 어떤 구체적인 패킷에 의해 오류가 발생했는지 정확하게 식별하고 대응할 수 있도록 하기 위한 설계다. 주요 유형으로는 에코 응답(유형 0), 목적지 도달 불가(유형 3), 그리고 패킷이 네트워크 내에서 너무 오래 머물러 폐기되었음을 의미하는 TTL 만료(유형 11) 등이 있으며, 이를 통해 네트워크 전반의 통신 장애 원인을 파악할 수 있다.

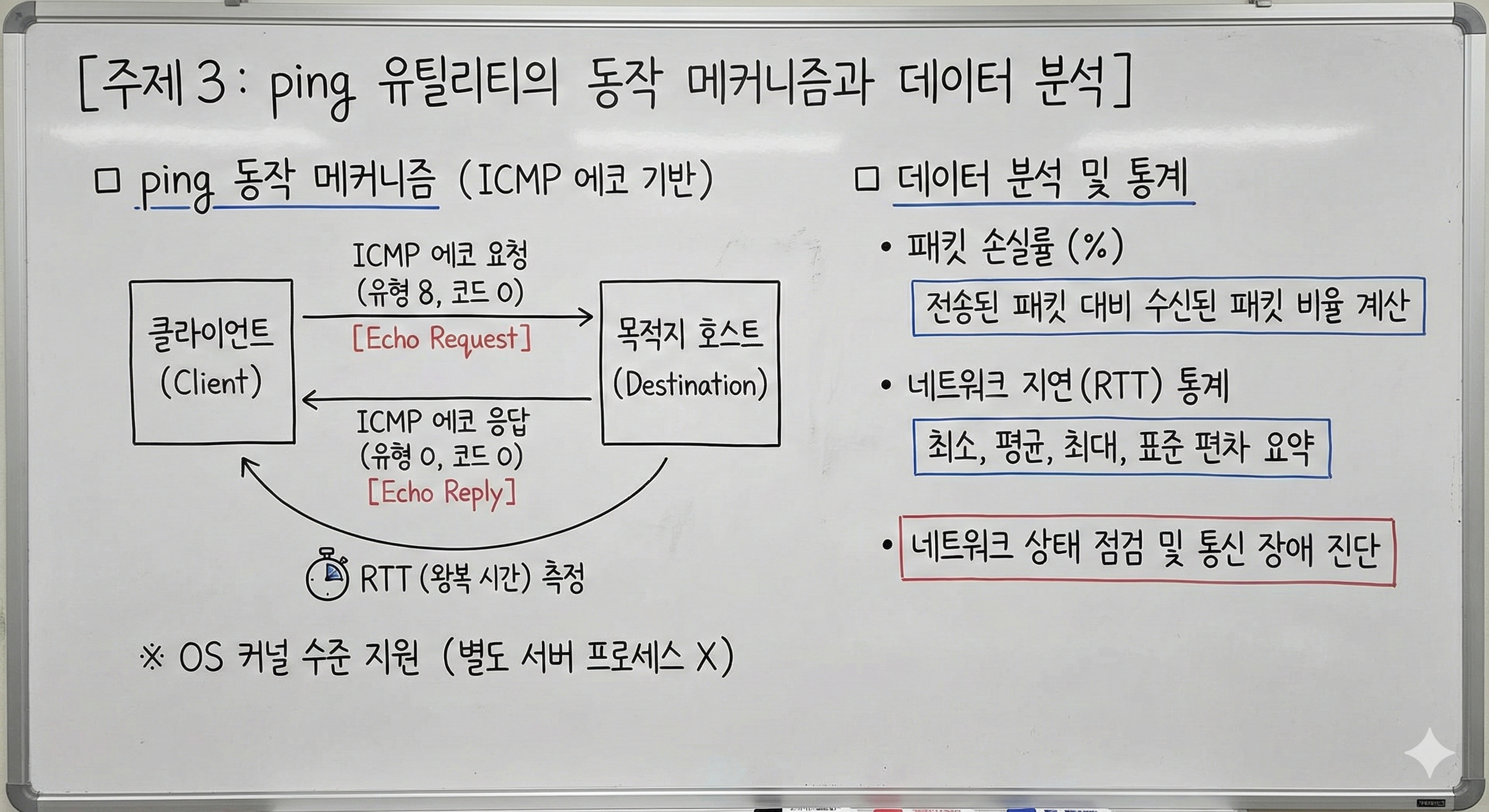

[주제 3: ping 유틸리티의 동작 메커니즘과 데이터 분석]

ping은 특정 대상 호스트가 네트워크상에서 정상적으로 작동하고 있는지, 그리고 현재 도달 가능한 상태인지를 점검하기 위해 널리 사용되는 진단 도구다. 이 프로그램은 ICMP의 에코 요청 및 응답 메커니즘을 기반으로 동작한다. 클라이언트가 대상 호스트로 유형 8(에코 요청) 메시지를 송신하면, 이를 수신한 목적지 호스트는 유형 0(에코 응답) 메시지를 생성하여 즉각 반환한다. 이 과정에서 ping 유틸리티는 패킷이 돌아오기까지의 왕복 시간(RTT)을 측정하고, 전송된 패킷 대비 수신된 패킷의 비율을 계산하여 패킷 손실률과 네트워크 지연의 통계적 요약을 제공한다. 대부분의 운영체제는 커널 수준에서 ICMP 응답 기능을 지원하므로 별도의 서버 프로세스 없이도 동작이 가능하다.

[주제 4: ICMP를 응용한 경로 추적 도구 traceroute의 원리]

ICMP는 단순한 상태 점검을 넘어 traceroute와 같은 경로 추적 도구의 핵심 원리로도 활용된다. traceroute는 목적지까지의 경로상에 존재하는 라우터들의 정보를 파악하기 위해 IP 헤더의 TTL(Time To Live) 값을 점진적으로 증가시키며 패킷을 전송하는 전략을 사용한다. 각 라우터를 거칠 때마다 TTL 값이 감소하며, TTL이 0이 되는 시점에 라우터는 해당 패킷을 폐기하고 발신자에게 ICMP 유형 11(TTL 만료) 메시지를 보낸다. traceroute는 이 메시지를 통해 경로상의 라우터 신원과 지연 시간을 순차적으로 기록한다. 최종적으로 목적지에 도달했을 때는 사용되지 않는 포트 번호로 접근을 시도하여 목적지 호스트로부터 유형 3(포트 도달 불가) 메시지를 유도함으로써 전체 경로 탐색 과정을 종료한다.
