Cisco에서 말아주는 VDI 설계법

Summary VDI 환경 구축을 위한 최적의 컴퓨팅 자원 산정, 하이퍼바이저 최적화, 하드웨어 가속 기술 활용, Unified I/O 기반의 네트워크 및 스토리지 통합, Nexus 1000V를 통한 네트워크 관리, PVLAN을 이용한 보안 강화, VSG 및 VNMC를 활용한 존 기반 보안 아키텍처, 그리고 3-Tier 서비스 모델에서의 다중 계층 보안 적용 방안이 제시되었습니다. 각 주제는 VDI의 성능과 보안을 극대화하기 위한 전략을 다루고 있습니다.

🔗 https://www.cisco.com/web/KR/events/CiscoConnect/2014/downloads/Day2_Track3-2-1.pdf

[주제 1: VDI 설계를 위한 컴퓨팅 자원 산정 및 하이퍼바이저 최적화]

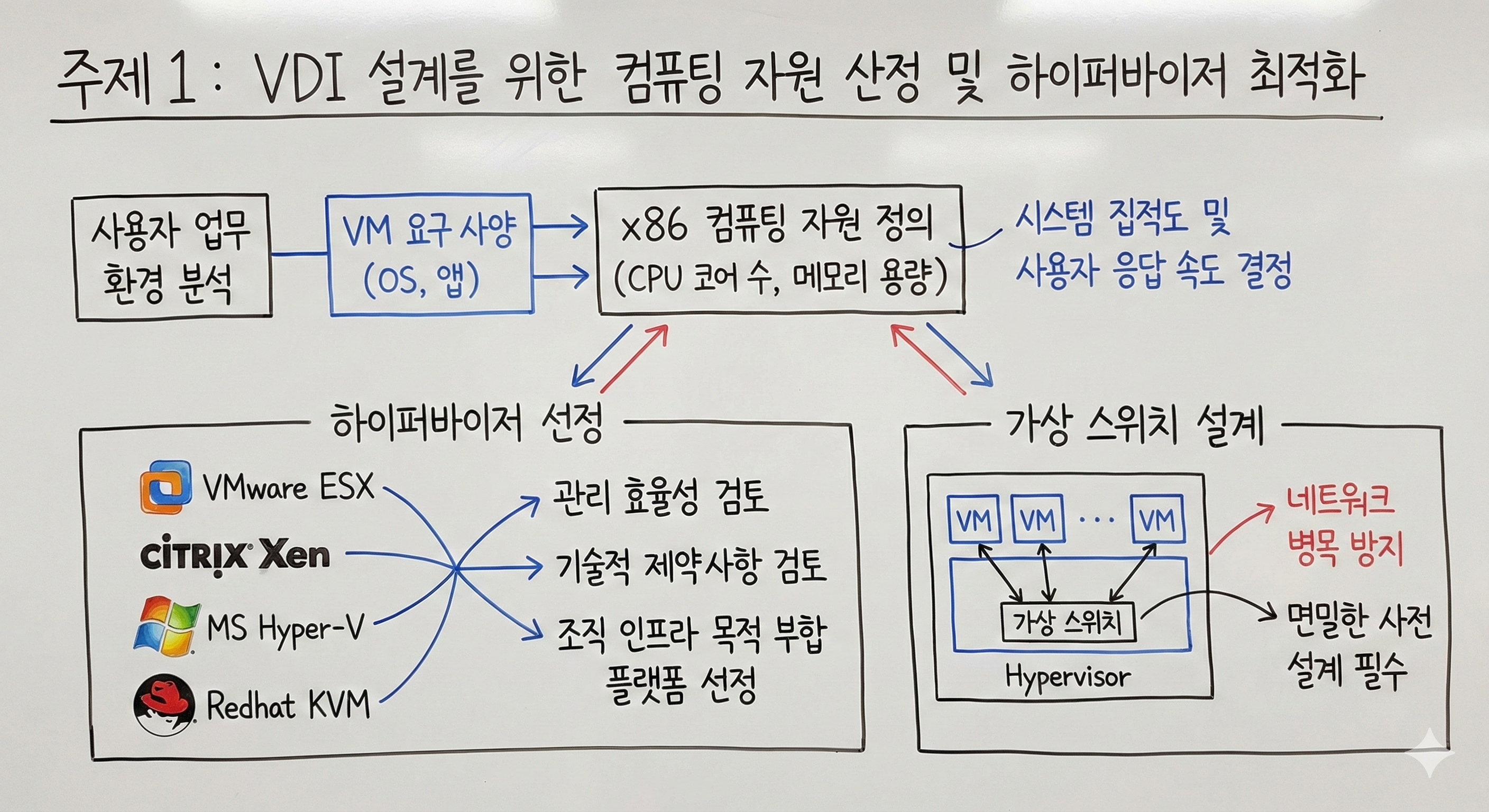

VDI(Virtual Desktop Infrastructure) 환경 구축의 첫 번째 단계는 사용자 업무 환경에 최적화된 x86 컴퓨팅 자원을 정의하는 것입니다. 가상 머신(VM)에 할당될 OS와 애플리케이션의 요구 사양을 바탕으로 CPU 코어 수와 메모리 용량을 정밀하게 산출해야 하며, 이는 시스템의 전체적인 집적도와 사용자 응답 속도에 결정적인 영향을 미칩니다. 아울러 VMWare ESX, Citrix Xen, MS Hyper-V, Redhat KVM 등 시장에 존재하는 다양한 하이퍼바이저의 관리 효율성과 기술적 제약 사항을 검토하여 조직의 인프라 목적에 부합하는 플랫폼을 선정하는 과정이 필수적입니다. 특히 가상 스위치의 성능이 전체 네트워크 성능의 병목 지점이 되지 않도록 하이퍼바이저 레벨에서의 스위칭 구조를 사전에 면밀히 설계해야 합니다.

[주제 2: 하드웨어 가속 기술을 활용한 가상화 성능 극대화]

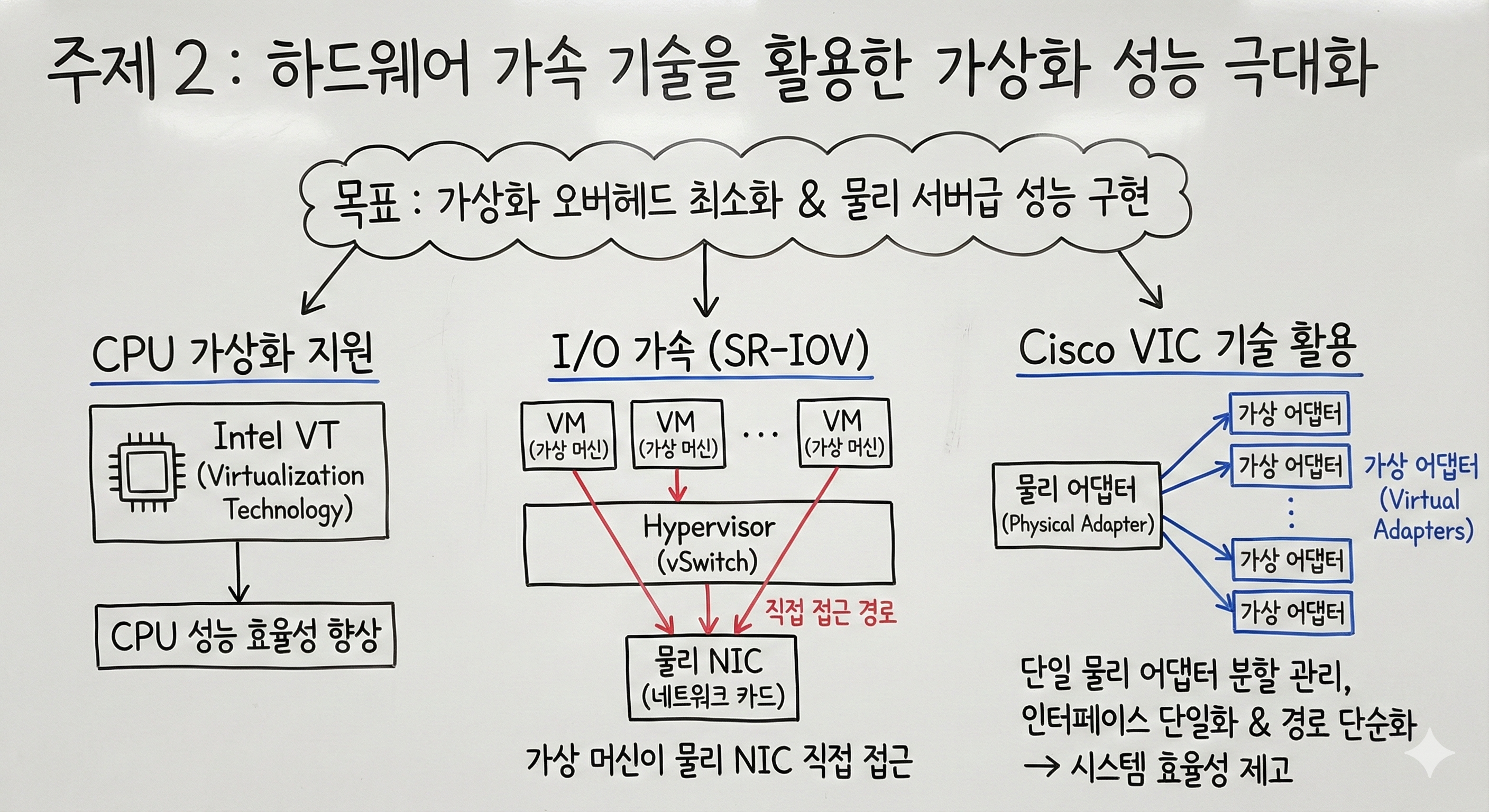

가상화로 인한 오버헤드를 최소화하고 물리 서버에 근접한 성능을 구현하기 위해 다양한 하드웨어 가속 기술의 도입이 강조되었습니다. Intel VT(Virtualization Technology)를 통한 CPU 가상화 지원은 물론, I/O 가속을 위한 SR-IOV(Single Root I/O Virtualization) 기술을 적용하여 가상 머신이 물리적 네트워크 카드 자원에 직접 접근할 수 있는 경로를 확보해야 합니다. 또한 Cisco의 VIC(Virtual Interface Card) 기술을 활용하면 하나의 물리적 어댑터를 수백 개의 가상 어댑터로 분할하여 관리할 수 있으며, 이는 가상화 레벨의 네트워크와 물리적 네트워크 간의 인터페이스를 단일화하고 데이터 처리 경로를 단순화하여 시스템 전반의 효율성을 제고하는 근거가 됩니다.

[주제 3: Unified I/O 기반의 네트워크 및 스토리지 인프라 통합]

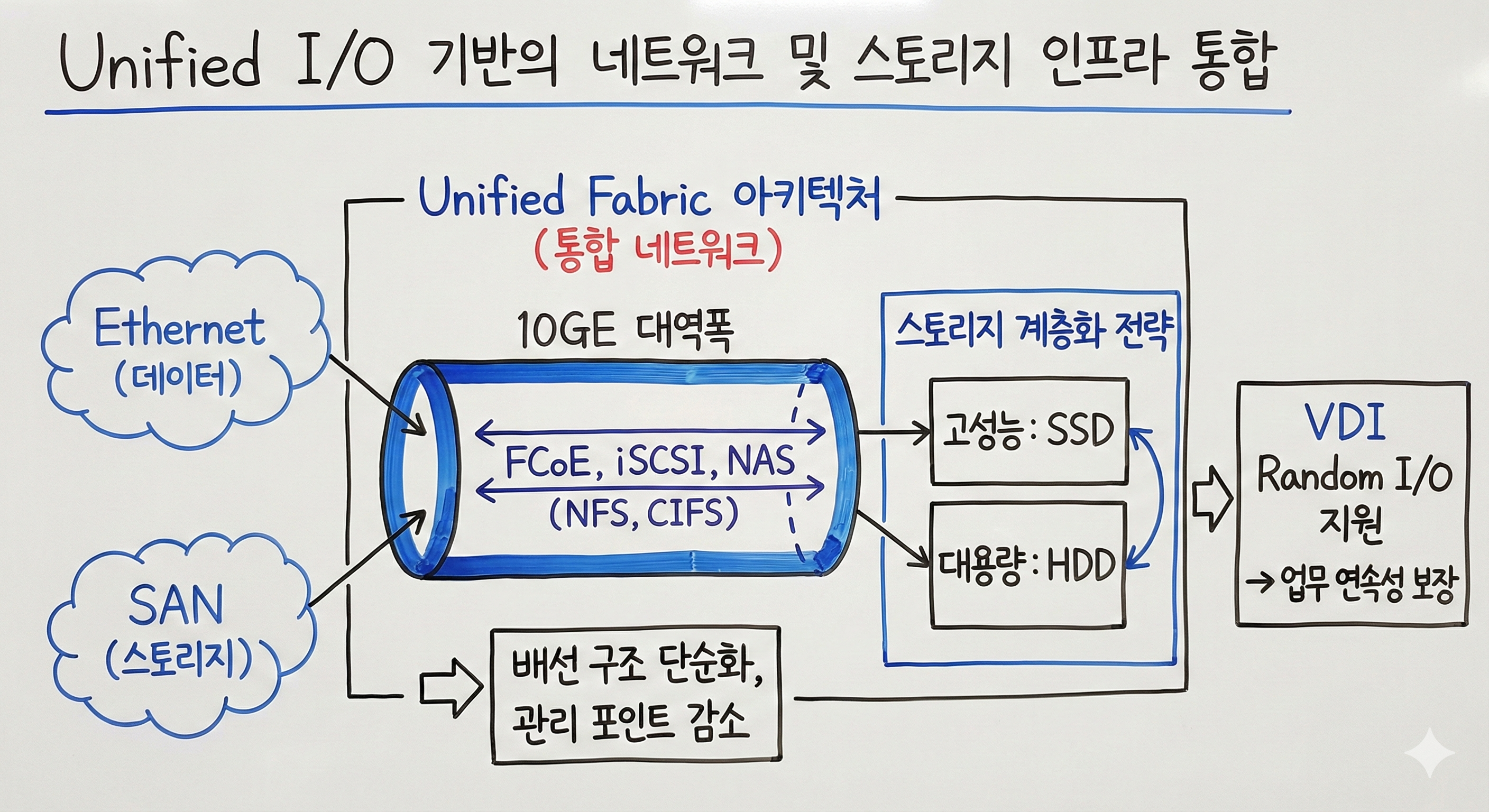

복잡한 데이터센터 환경에서 배선 구조를 단순화하고 관리 포인트를 줄이기 위해 Unified Fabric 아키텍처의 도입이 필요합니다. 이는 Ethernet과 SAN(Storage Area Network)을 하나의 통합된 네트워크 망으로 운영하는 것을 의미하며, 10GE 대역폭 위에서 FCoE(Fibre Channel over Ethernet), iSCSI, NAS(NFS, CIFS) 등 다양한 프로토콜을 동시에 수용하는 Unified I/O 환경을 구축해야 합니다. 스토리지 측면에서는 고성능 처리가 필요한 영역에는 SSD를, 대용량 저장이 필요한 영역에는 HDD를 배치하는 계층화 전략을 사용하며, 선택한 스토리지 프로토콜이 VDI의 무작위 읽기/쓰기(Random I/O) 특성을 효과적으로 지원할 수 있는지 검토하여 최종 사용자의 업무 연속성을 보장해야 합니다.

[주제 4: Nexus 1000V를 통한 가상 및 물리 네트워크의 통합 관리]

서버 가상화 확대로 인해 발생하는 네트워크 관리의 불투명성을 해결하기 위해 Cisco Nexus 1000V와 같은 가상 슈퍼바이저 모듈(VSM) 기반의 관리 체계가 제시되었습니다. Nexus 1000V는 가상 서버 내부에 존재하는 가상 머신 간의 통신(East-West 트래픽)에 대한 가시성을 제공하며, 물리적 스위치와 동일한 관리 모델 및 보안 정책을 가상 환경에도 적용할 수 있게 합니다. 이를 통해 가상화 레벨의 네트워크 설정과 물리적 네트워크 인프라 간의 연동을 동기화함으로써, VM 이동(vMotion 등) 시에도 설정된 네트워크 정책이 중단 없이 유지될 수 있는 논리적 토대를 마련합니다.

[주제 5: PVLAN 기반의 Layer 2 보안 및 트래픽 격리 기술]

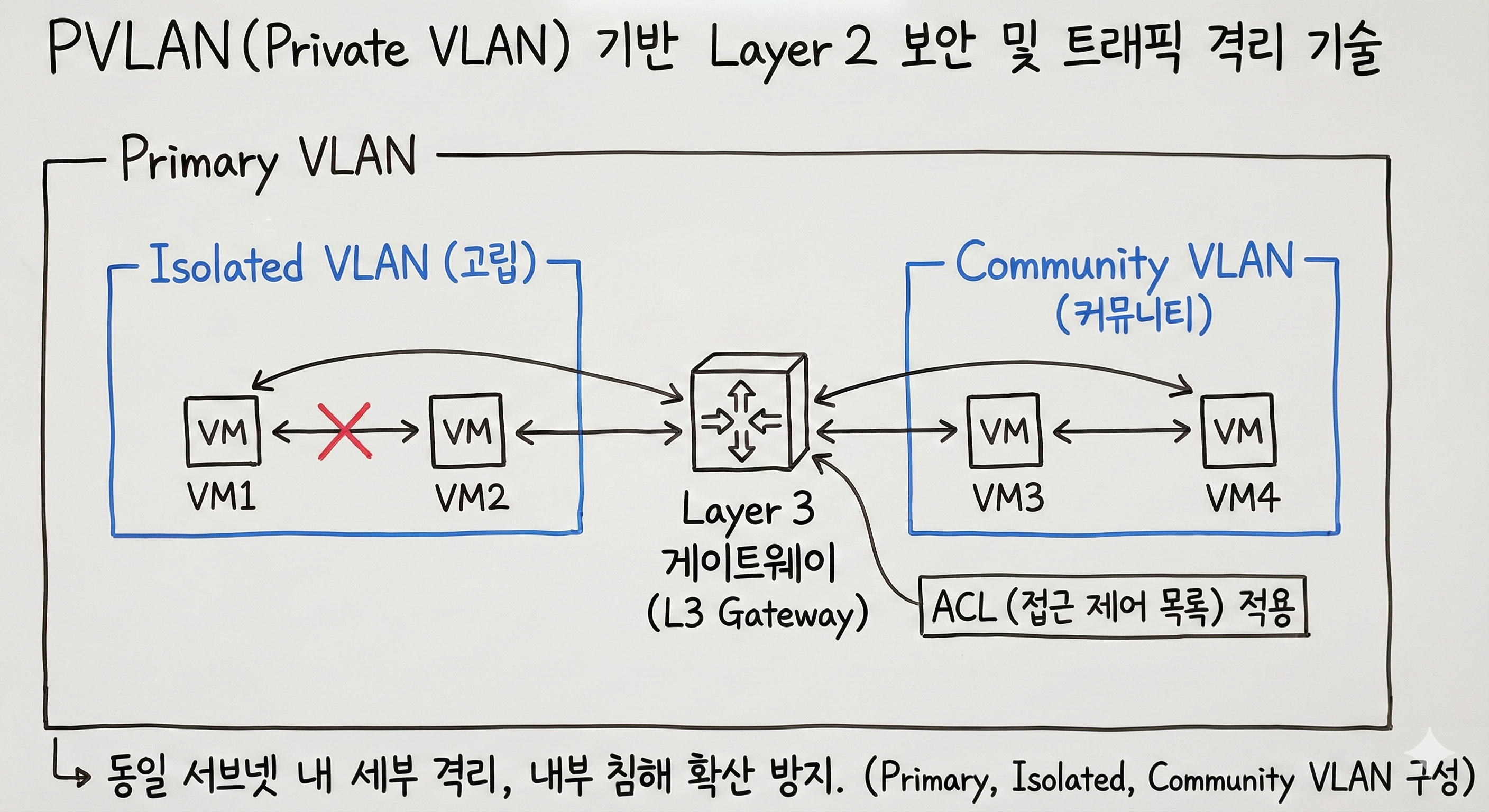

VDI 환경 내에서 보안성을 높이기 위해 동일한 Layer 2 서브넷 내에서도 트래픽을 세부적으로 분리할 수 있는 PVLAN(Private VLAN) 기술의 적용이 요구됩니다. Primary VLAN 하위에 Isolated VLAN과 Community VLAN을 구성하여, 동일 그룹 내에서도 VM 간의 직접적인 통신을 차단하거나 특정 그룹 내에서만 통신이 가능하도록 제어할 수 있습니다. 이 기술을 적용하면 오직 사전에 설정된 권한을 가진 VM만이 Layer 3 게이트웨이와 통신할 수 있으며, 게이트웨이 지점에서 소스 및 목적지 IP 주소 기반의 ACL(Access Control List)을 적용함으로써 내부 네트워크를 통한 침해 사고 확산을 논리적으로 방지할 수 있습니다.

[주제 6: VSG 및 VNMC를 활용한 존(Zone) 기반 보안 아키텍처]

가상화 환경의 보안 정책을 보다 체계적으로 관리하기 위해 VSG(Virtual Security Gateway)와 VNMC(Virtual Network Management Center)를 연동한 존(Zone) 기반 보안 모델이 상세히 기술되었습니다. VNMC 콘솔은 인사부, 개발팀, 생산관리팀 등 조직의 역할이나 보안 등급에 따라 가상 머신들을 논리적인 존(Zone)으로 그룹화하는 중앙 관리 기능을 수행합니다. 각 존의 경계에서는 VSG가 트래픽에 대한 심층 검사를 수행하여 정책 위반 여부를 판별합니다. 이러한 구조는 동적인 가상화 환경에서 신규 VM이 생성되거나 삭제될 때마다 보안 정책을 수동으로 변경해야 하는 번거로움을 제거하고, 보안 정책의 자동화된 일관성을 유지하는 데 기여합니다.

[주제 7: 3-Tier 서비스 모델에서의 다중 계층 보안 적용 사례]

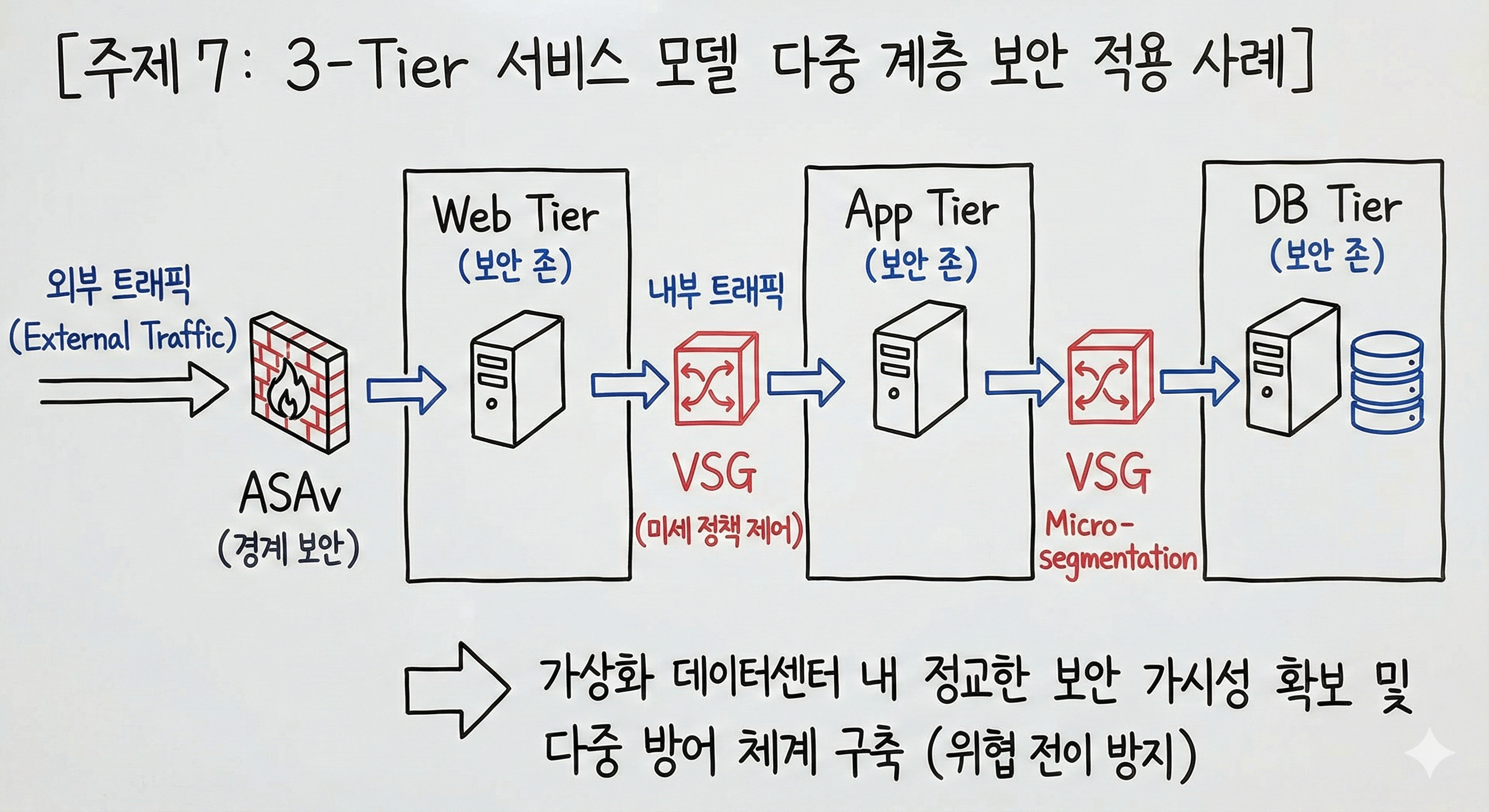

실제 VDI 서비스 환경에서의 보안 강화 사례로 Web, Application, Database로 이루어진 3-Tier 구조의 보안 적용 방안이 제시되었습니다. 각 계층(Tier)을 별도의 보안 존으로 설정하고, 외부 트래픽이 유입되는 지점에는 ASAv(Adaptive Security Appliance Virtual)를 배치하여 강력한 경계 보안을 수행합니다. 계층 간 이동하는 내부 트래픽에 대해서는 VSG를 통해 미세 정책 제어(Micro-segmentation)를 실시함으로써, 특정 계층이 공격을 받더라도 다른 계층으로 위협이 전이되지 않도록 보호합니다. 이는 가상화 데이터센터 내부에서의 정교한 보안 가시성을 확보하고 다중 방어 체계를 구축하는 실전적인 방법론으로 정의됩니다.
